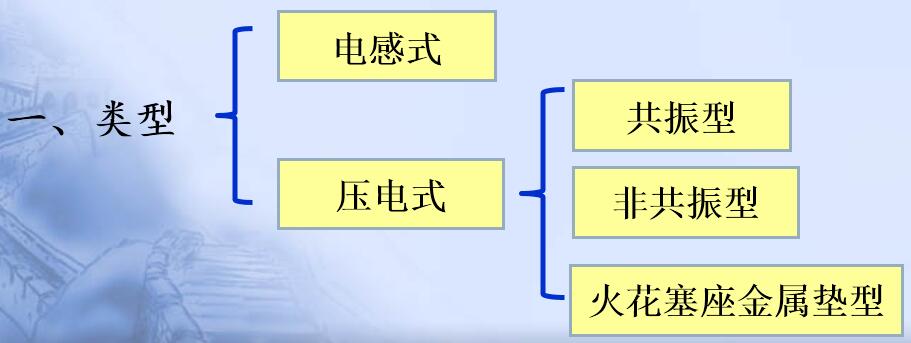

爆震传感器的类型

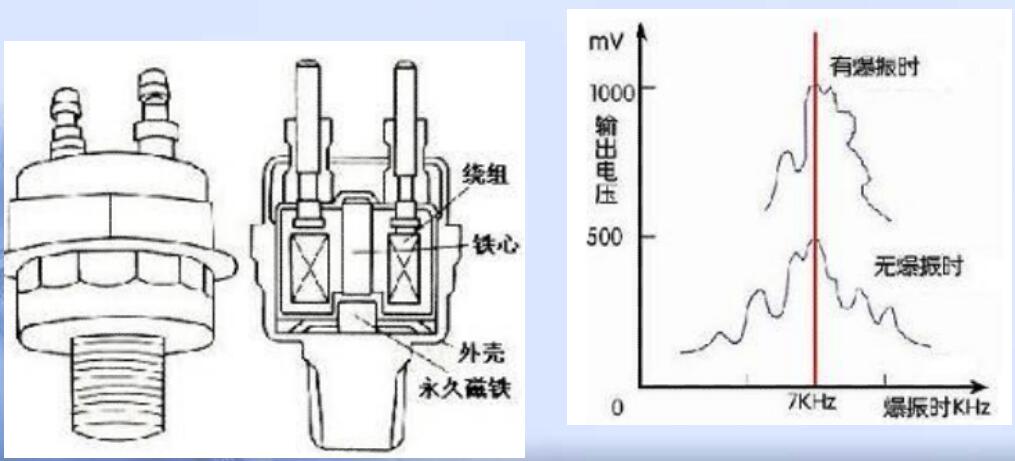

1、电感式爆燃传感器

     主要由铁心、永久磁铁、线圈及外壳等组成。利用电磁感应原理检测发动机爆燃。缸体出现振动时，传感器在 7kHz 左右处产生共振，铁心的导磁率发生变化，致使永久磁铁穿过铁心的磁通密度也变化，从而在绕组中产生感应电动势。

2、压电式爆震传感器

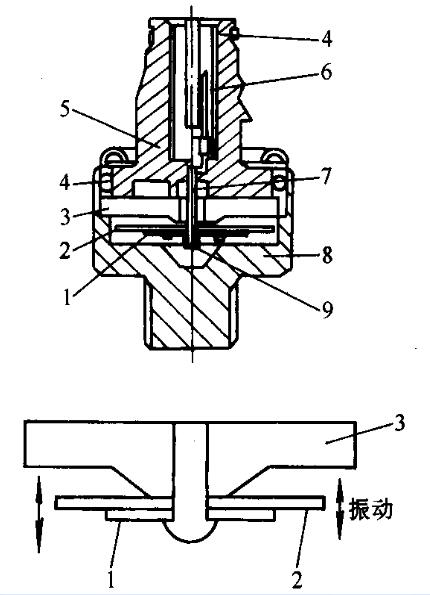

1）压电式共振型爆燃传感器

   由压电元件、振子、基座、外壳等组成。当发生爆燃时，振子与发动机共振，压电元件输出的信号电压也有明显增大，易于测量。

1、压电元件  2、振子　  3、基座

4、O型密封圈  5、连接器  6、接头

7、密封剂 　 8、壳体 　 9、引线

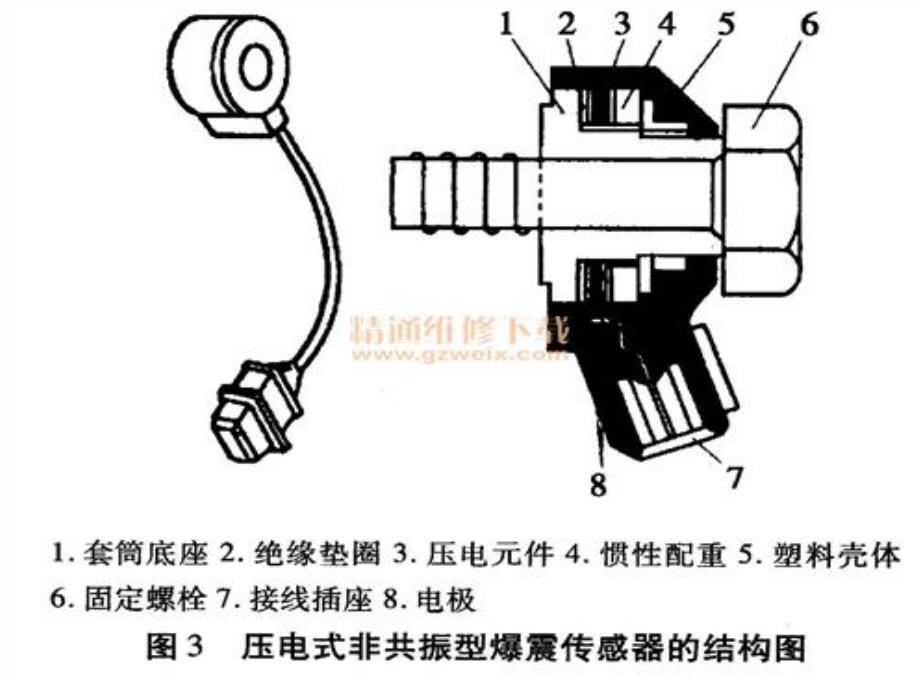

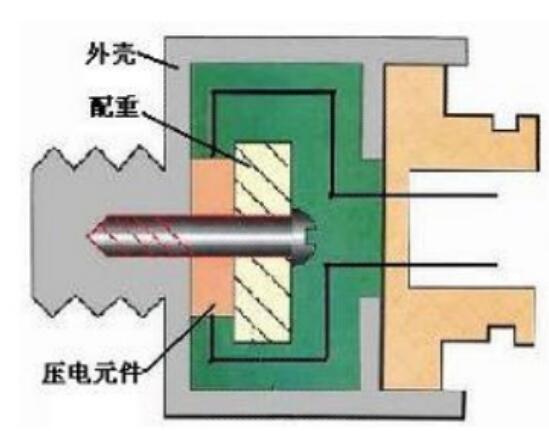

2）压电式非共振型爆燃传感器

   与共振式相比，非共振式内部无震荡片，但设一个配重块，以一定的预紧压力压紧在压电元件上。当发动机发生爆燃时，配重块以正比于振动加速度的交变力施加在压电元件上，压力元件则将此压力信号转变成电信号输送给ECU。

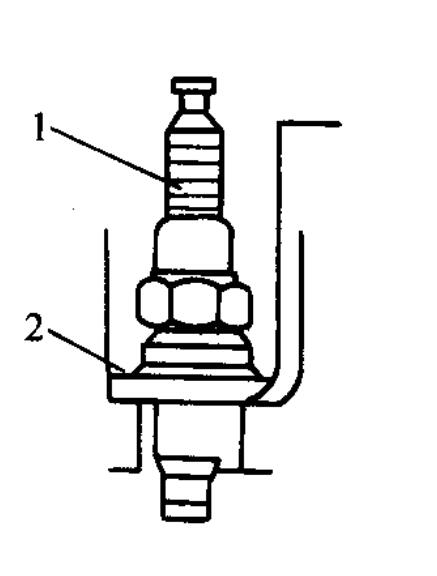

3）压电式火花塞座金属垫型爆燃传感器

   安装在火花塞的垫圈处，每缸一个，根据各缸的燃烧压力直接检测各缸的爆燃信息，并转换成电信号输送给ECU。

1、火花塞  2、爆燃传感器
