通电时间控制

一、通电时间对发动机性能的影响

    初级电路被断开的瞬间，初始电流能达到的值与初级电路接通的时间长短有关，只有通电时间一定值时，初级电流才可能达到饱和。由于断开电流影响次级电压的最大值，次级电压的高低又直接影响点火系工作的可靠性。所以，发动机工作时，必须保证点火线圈的初级电路有足够的通电时间。

二、通电时间的控制方法

    现代电控点火系统和传统的分电器不同，传统的点火线圈初级电路的通电时间取决于断电器触点的闭合角和发动机转速；而现代点火线圈初级电路的通电时间由ECU控制，根据发动机的转速信号和电源电压信号确定最佳的闭合角（通电时间），并控制点火器输出指令信号（IGt信号），以控制点火器中晶体管的导通时间。

三、点火线圈的恒流控制

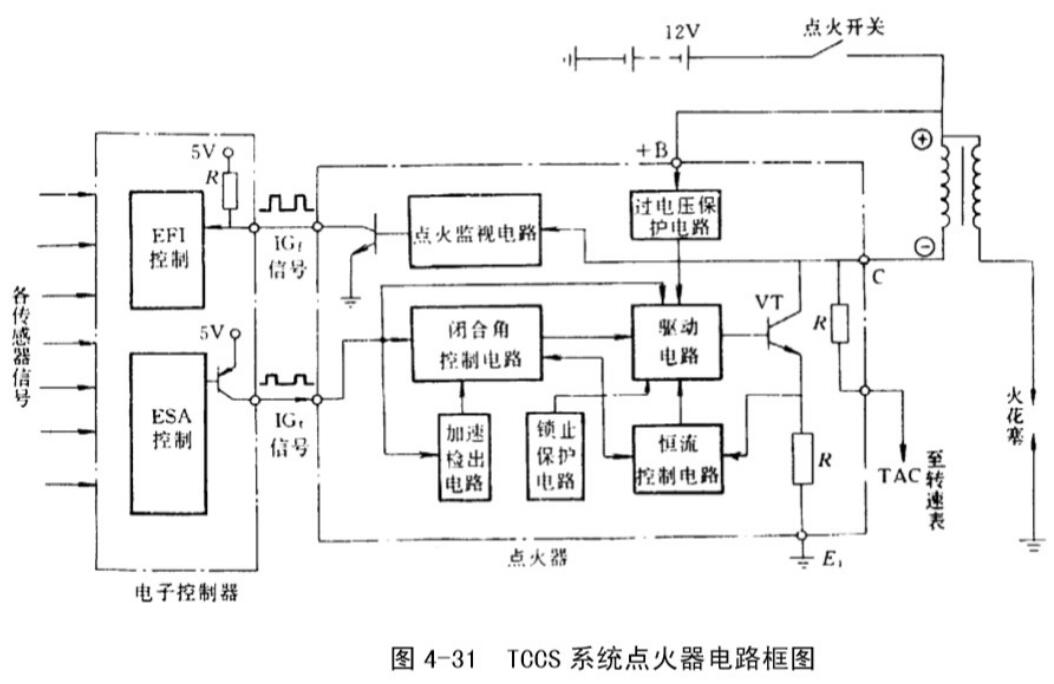

    由于现代车采用了高能点火线圈，改善点火性能。为了防止初级电流过大烧坏点火线圈，在部分电控点火系统的点火控制电路中增加了恒流控制电路。

    恒流的基本方法是：在点火器功率晶体管的输出回路中增设一个电流检测电阻，用电流在该电阻上形成的电压降反馈控制晶体管的基极电流，只要这种反馈为负反馈，就可使晶体管的集电极电流稳定，从而实现恒流控制。
